Датчики-реле давления типа ДРД-Н, ДРД-Т

Датчики-реле избыточного давления ДРД-Н и вакуумметрического давления ДРД-Т предназначены для коммутации мощности не более 300 ВА (cos j=0,6) при напряжении 220 В для цепей переменного тока с частотой 50 Гц и 70 ВА при напряжении 24 В для постоянного тока.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Структура  обозначения:
    ДРД - Х Х Х
      1    2 3 4 5

1 - ДРД - обозначение серии
2 - Дефис
3 - Верхний предел уставки давления (мбар)
4 - Исполнение датчика:
      Н - для избыточного давления
      Т - для вакуумметрического давления
5 - Тип настройки датчика (за исключением ДРД-...Т):
      А - на повышение измеряемого давления
      Б - на понижение измеряемого давления

Корпусные детали датчика выполнены из коррозионно-стойких материалов (сплавы из цветных металлов, высокопрочная пластмасса, маслобензостойкая резина). Мембрана датчика изготовлена из прорезиненной ткани и выдерживает давление до 1,5 бар. Крышка  выполнена  из  прозрачной  пластмассы.

Величина давления срабатывания устанавливается с помощью винта  со шкалой.

Электрические провода присоединяются контактными зажимными винтами.

Наименование датчикаТип измеряемого давленияРазмеры, ммДиапазон давления, мбарЗона возврата, мбарМасса, кг
ДлинаШиринаВысота
ДРД-12  Избыточное давление (напор)           80 60 70  3...12  1...3  0,35
ДРД-40  10...40  2...5
ДРД-120  30...120  10...30
ДРД-400  100...400  20...80
ДРД-1000  200...1000  20...100
ДРД-5Н 90 80 80  0,6...5  0,4...1,4  0,45
ДРД-10Н  1...10  0,5...2
ДРД-50Н  5...50  1,5...12
ДРД-300Н  30...300  12...40
ДРД-1000Н  200...1000  40...100
ДРД-5Т Вакуумметрическое давление (тяга) 104  0,6...5  0,4...1,4  0,75
ДРД-10Т  1...10  0,5...2
ДРД-50Т  5...50  1,5...12

Общие технические характеристики датчиков-реле давления:

  • Климатическое исполнение  - У3.1  (-30...+60°С).
  • Температура рабочей среды -  -30°С...+60°С
  • Степень защиты по ГОСТ 14254 - IP54
  • Величина внешней утечки - не более 20 см3/ч
  • Ресурс включений - не менее 9 лет.

Предпочтительна установка датчика в положении, когда мембрана находится в вертикальном положении. При другой установке датчика возникают погрешности вследствие влияния массы подвижных деталей, что требует дополнительной настройки. Также  не  рекомендуется  располагать  датчик  сальниковым  вводом  вверх  во  избежание попадания влаги и конденсата внутрь датчика (рекомендуемое положение - сальником вниз).

Электрические  провода подключаются к контактам датчика с помощью зажимных винтов. Для подсоединения проводов рекомендуется использовать наконечники  вилочные  по  ГОСТ  22002.3.

Конструкция  датчика  допускает  использование  кабеля  диаметром  не  более  10  мм.

Датчики-реле предназначены  для  коммутации  мощности  не  более  300 ВА (cos φ=0,6)  при  напряжении  220 В для  цепей  переменного  тока  с  частотой  50 Гц  и  70 ВА  при  напряжении  24 В  для  постоянного тока.

Технические характеристики

Наименование параметраДРД-5 НА (Б)ДРД-10 НА (Б)ДРД-50 НА (Б)ДРД-300 НА (Б)ДРД-1000 НА (Б)ДРД-5 ТА (Б)ДРД-10 ТА (Б)ДРД-50 ТА (Б)
Нижний предел уставки давления, Па 0,6-10²* 1,0-10² 5,0-10² 3,0-10³ 2,0-104 0,6-10² 1,0-10² 5,0-10²
Верхний предел уставки давления, Па 5,0-10² 1,0-10³ 5,0-10³ 3,0-104 1,0-105 5,0-10² 1,0-10³ 5,0-10³
Максимальное рабочее давление, Па 2,5-104 1,5-105 5,0-10³
Разброс срабатывания, % от верхнего предела уставки, не более +15 +15
Зона возврата, % от верхнего предела срабатывания, не более 50 40 50 40
Масса, кг, не более 0,45 0,75

* В пределах уставки до 100 Па зона возврата не нормируется.

Датчики-реле избыточного давления ДРД-Н подключаются к системе с помощью резьбовых (G1/4) отверстий А и В. При этом, если давление подаётся через отверстие А, то отверстие В закрывается заглушкой 1 и наоборот.

Датчики-реле вакуумметрического давления ДРД-Т подключаются к системе с помощью резьбового отверстия C. При этом необходимо, чтобы одно из отверстий (А или В) обязательно было открыто (соединялось с атмосферой).

Рекомендуется установка датчика в положении, когда мембрана расположена вертикально (на заводе-изготовителе датчик настроен для эксплуатации в этом положении). При другой установке датчика возникают погрешности из-за влияния массы подвижных деталей, что требует дополнительной настройки датчика с помощью эталонного манометра.

При необходимости датчики могут соединяться в блоки (например, если необходимо контролировать верхний и нижний пределы давления).

Датчики-реле давления типа ДРД-Н, ДРД-Т

Принципиальная схема

Датчики-реле давления типа ДРД-Н, ДРД-Т

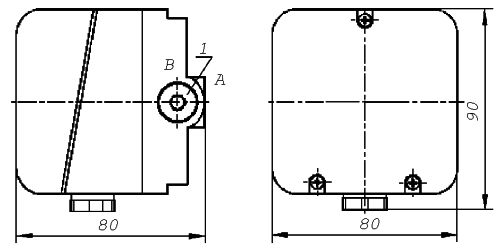

Габаритные размеры датчиков типа ДРД-Н

Датчики-реле давления типа ДРД-Н, ДРД-Т

Габаритные размеры датчиков типа ДРД-Т


Примечание. Настройка датчиков-реле ДРД-5НА (Б), ДРД-10НА (Б), ДРД-5ТА, ДРД-10ТА произведена при скорости изменения давления не более 0,05 мбар/с. При больших скоростях изменения давления в системе, а также в случае обледенения или попадания влаги внутрь датчика возможны ошибки в срабатывании.
