Газорегуляторные пункты шкафные с узлом учета газа ГРПШ-13-2НВ-У1, ГРПШ-15-2НВ-У1, ГРПШ-16-2НВУ-1

от 105 600 ₽

Пункты газораспределительные шкафные ГРПШ-13-2НВ-У1, ГРПШ-15-2НВ-У1, ГРПШ-16-2НВУ-1 имееют две линии редуцирования, узел учета газа и два регулятора на низкое и высокое давление при параллельной установке регуляторов. Предназнаечны для редукции давления и поддержания его в заданных пределах. Представляет собой металлический шкаф с двумя дверцами для удобства в использовании.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

	13-2НВ-У1	15-2НВ-У1	16-2НВ-У1
Регулятор давления газа:
Линия 1	РДГ-50Н	РДГ-80Н	РДГ-150Н
Линия 2	РДГ-50В	РДГ-80В	РДГ-150В
Давление газа на входе, Р_вх, МПа	1,2	1,2	1,2
Диапазон настройки давления газа на выходе, кПа:
Линия 1	1,5–60	1,5–60	1,5–60
Линия 2	60–600	60–600	60–600
Пропускная способность (для газа плотностью g = 0,73 кг/м³), м³/ч:	6200	11 600	25 600
Габаритные размеры, мм*:
длина, L	2100	2700	2700
ширина, B	1300	1400	1600
высота, H	1750	1800	2000
Масса, кг*	600	900	1000

* Габаритные размеры и массу изделий уточнять при заказе, в таблице указаны справочные данные.

Купить ГРПШ-13-2НВ-У1, ГРПШ-15-2НВ-У1, ГРПШ-16-2НВУ-1 в Омске

Основное направление деятельности компании – обеспечение промышленных предприятий надежным оборудованием. ГРПШ-13-2НВ-У1, ГРПШ-15-2НВ-У1, ГРПШ-16-2НВУ-1 полностью соответствуют заявленным техническим параметрам и готовы к эксплуатации в условиях интенсивных нагрузок. Мы берем на себя организацию доставки в Омск.

Прямое сотрудничество с производителями и поставщиками позволяет предлагать прозрачные условия ценообразования. Узнать окончательную стоимость оборудования с учетом доставки можно двумя способами: позвонить по контактному телефону или заполнить форму обратной связи. В ответ на запрос вы получите счет с детализацией всех позиций.

Особое внимание уделяем техническому консультированию. У наших специалистов можно получить развернутую информацию по монтажу, пусконаладке и совместимости узлов. Это помогает клиентам принимать взвешенные решения. Компания гарантирует оперативную обработку заявок и четкое соблюдение договоренностей при поставках оборудования в ваш регион.

Пункт работает следующим образом.

Газ по входному трубопроводу через входной кран 1 и фильтр 2 поступает на счетчик газа 8, а затем на две параллельные линии редуцирования к регуляторам давления 6, 14 регуляторы снижают давление газа до установленного значения и поддерживают его на заданном уровне. После редуцирования газ через выходные краны 18, 19 поступает потребителю по двум линиям.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 9 или 12 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывают предохранительно-запорные клапаны, перекрывая подачу газа.

На фильтре 2 установлен манометр 4 для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.

В случае ремонта оборудования при закрытых входном 1 и выходных 18, 19 кранах газ поступает к потребителю по байпасу. Регулирование давления газа производится двумя последовательно установленными кранами 11, 20, обеспечивающими плавность установки давления. Контроль давления производится по выходному манометру 5.

Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.

На входном газопроводе после входных кранов, после регуляторов давления газа и на байпасе предусмотрены продувочные трубопроводы.

В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».

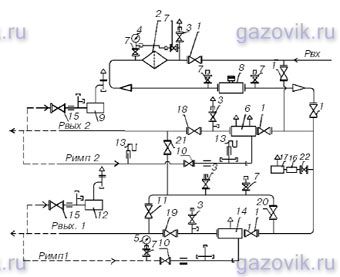

Схема пневматическая функциональная:
1, 3, 7, 10, 15, 18, 19, 20, 22 — краны шаровые; 2 — фильтр ФГ; 4 — манометр типа МТ; 5 — выходной манометр типа МТ; 6 — регулятор давления газа; 8 — счетчик газовый; 9 — предохранительный сбросной клапан; 11 — кран шаровой (с механическим приводом); 12 — предохранительный сбросной клапан; 13 — манометр водяной (не комплектуется); 14 — регулятор давления газа; 16 — регулятор давления (для отопления); 17 — газогорелочное устройство

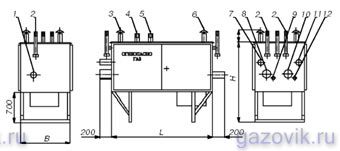

Габаритный чертеж газорегуляторного пункта шкафного ГРПШ*:
1 — Р_вх; 2 — продувочный патрубок; 3 — дымоход; 4 — выход ПСК; 5 — выход ПСК; 6 — вентиляционный патрубок; 7 — вход ПСК; 8 — Р_вых.1; 9 — подвод импульса к регулятору РДГ; 10 — Р_вых.2; 11 — вход ПСК; 12 — подвод импульса к регулятору РДГ

* Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.
