Газорегуляторные установки c узлом учета ГРУ-04-2У1, ГРУ-05-2У1, ГРУ-07-2У1, ГРУ-02-2У1, ГРУ-03М-2У1, ГРУ-03БМ-2У1

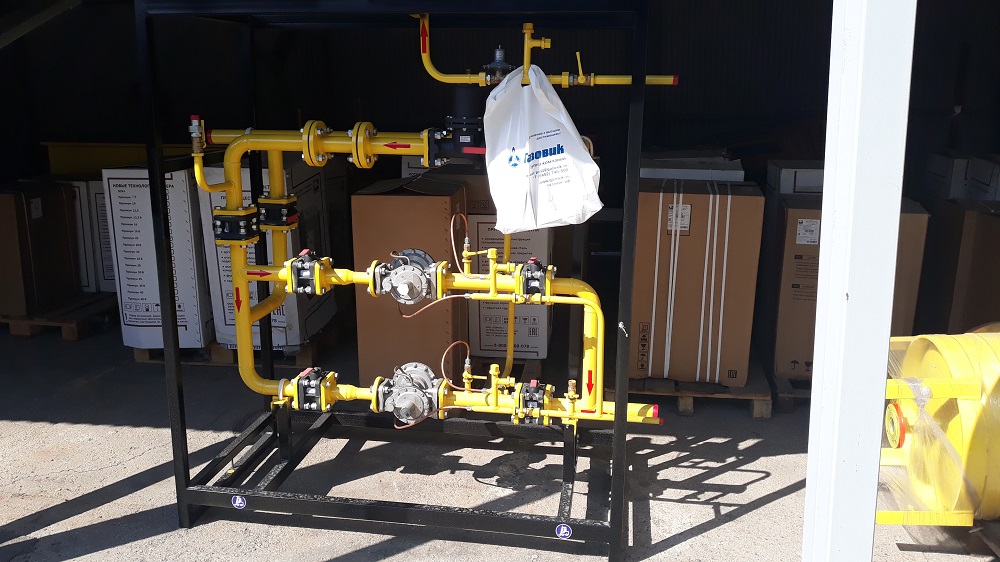

Газорегуляторные установки ГРУ-04-2У1, ГРУ-05-2У1, ГРУ-07-2У1, ГРУ-02-2У1, ГРУ-03М-2У1, ГРУ-03БМ-2У1 предназначены для очистки газа от механических примесей, редуцирования высокого или среднего давления на низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменения расхода и входного давления, автоматического прекращения подачи газа при аварийных повышении или понижении выходного давления сверх заданных пределов. Представляют собой металлическую раму, на которой смонтировано технологическое оборудование.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятия-изготовители: ООО «Газ-Сервис», ООО «Завод ПГО «Газовик», ООО ЭПО «Сигнал», ООО ПКФ «Экс-Форма»

Технические характеристики

	04-2У1	05-2У1	07-2У1	02-2У	03М-2У1	03БМ-2У1
Регулятор давления газа	РДНК-400	РДНК-400М	РДНК-1000	РДНК-У	РДСК-50М	РДСК-50БМ
Клапан предохранительный сбросной	КПС-Н	КПС-Н	КПС-Н	КПС-Н	КПС-С	КПС-С
Регулируемая среда	природный газ по ГОСТ 5542-87
Давление газа на входе, Р_вх, МПа	0,6	0,6	0,6	1,2	1,2	1,2
Диапазон настройки выходного давления, Р_вых, кПа	2–5	2–5	2–5	2–5	10–100	270–300
Пропускная способность (для газа плотностью ρ = 0,73 кг/м³), м³/ч	250	500	800	900	900	1100
Масса, кг*
ГРПШ	250	250	250	250	250	250
ГРУ	170	170	170	170	170	170
ПГБ	2400	2400	2400	2400	2400	2400

* Массу изделий уточнять при заказе, в таблице указаны справочные данные.

Купить ГРУ-04-2У1, ГРУ-05-2У1, ГРУ-07-2У1, ГРУ-02-2У1, ГРУ-03М-2У1, ГРУ-03БМ-2У1 в Омске

Компания более десяти лет занимается поставками промышленного оборудования для различных отраслей. ГРУ-04-2У1, ГРУ-05-2У1, ГРУ-07-2У1, ГРУ-02-2У1, ГРУ-03М-2У1, ГРУ-03БМ-2У1, представленные в каталоге, отличающаяся стабильностью рабочих характеристик и длительным сроком службы. Мы организуем доставку в Омск с учетом специфики груза: крупногабаритные единицы отправляются специализированным транспортом.

Для расчета стоимости оборудования свяжитесь с коммерческим отделом. Телефонная консультация позволит быстро уточнить наличие и ориентировочные сроки. Если требуется детальная спецификация, удобнее заполнить форму на сайте – специалист подготовит развернутое коммерческое предложение с разбивкой по позициям.

Технические специалисты компании готовы проконсультировать по вопросам подбора оборудования под конкретные задачи. Можно уточнить допустимые нагрузки, режимы работы и необходимость периодического обслуживания. Доставка в Омск выполняется после подписания договора и поступления средств на расчетный счет. Ответственность за сохранность груза несет компания до момента передачи перевозчику.

Пункт работает следующим образом.

Газ по входному трубопроводу через входной кран 1 и фильтр 2 поступает на счетчик газа 8, а затем к регулятору давления газа 6, регулятор снижает давление газа до установленного значения и поддерживает его на заданном уровне. После редуцирования газ через выходной кран 13 поступает потребителю.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 11 и происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, перекрывая подачу газа.

На фильтре 2 установлен манометр 4 для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.

В случае ремонта оборудования при закрытых входном 1 и выходном 13 кранах газ поступает к потребителю по резервной линии редуцирования. Контроль давления производится по выходному манометру 5.

Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.

На входном газопроводе после входного крана 1, после регулятора давления газа 6 и на резервной линии редуцирования предусмотрены продувочные трубопроводы.

В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».

Схема пневматическая функциональная:
1, 3, 7, 12, 13 — краны шаровые; 2 — фильтр типа ФГ; 4 — манометр входной МТ; 5 — выходной манометр (не комплектуется); 6 — регулятор давления газа; 8 — счетчик газовый; 9 — регулятор (на отопление); 10 — аппарат отопительный; 11 — клапан предохранительный сбросной

Габаритный чертеж газорегуляторной установки (ГРУ)*:
1 — Р_вх; 2 — продувочный патрубок; 3 — выход клапана предохранительного сбросного; 4 — вход клапана предохранительного сбросного; 5 — Р_вых; 6 — подвод импульса к регулятору

* Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.

Вы можете скачать опросный лист в формате DOC или PDF:

Опросный лист на ГРПШ, ГРУ, ПГБ
DOC, PDF

Для просмотра опросных листов в формате DOC Вы можете использовать Microsoft Word, OpenOffice, в формате PDF — Acrobat Reader, Foxit Reader, Sumatra PDF или другую удобную программу.
