Установка газорегуляторная шкафная УГРШ-50Н(В)-2ДМ-В(Г)(-О)

Установка газорегулирующая УГРШ-50Н(В)-2ДМ-В(Г)(-О) представляет собой металлический шкаф, в котором смонтировано технологическое оборудование. В модификации "О" устройство оснащается обогревателем для работы в холодное время года.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятия-изготовители: ООО «Газ-Сервис», ООО ПКФ «Экс-Форма»

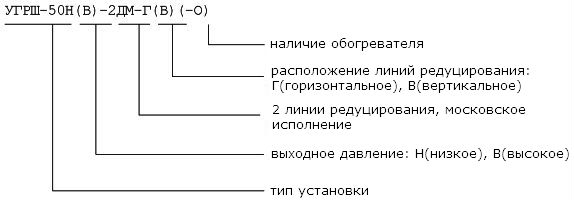

Условное обозначение

Установка газорегуляторная шкафная УГРШ-50Н(В)-2ДМ-В(Г)(-О)

Технические характеристики

	УГРШ-50Н- 2ДМ-В УГРШ-50Н- 2ДМ-Г	УГРШ-50Н- 2ДМ-В-О УГРШ-50Н- 2ДМ-Г-О	УГРШ-50В- 2ДМ-В УГРШ-50В- 2ДМ-Г	УГРШ-50В- 2ДМ-В-О УГРШ-50В- 2ДМ-Г-О
Диапазон входных давлений, МПа	0,05–1,2	0,05–1,2	0,1–1,2	0,1–1,2
Диапазон выходных давлений, кПа	1,5–60	1,5–60	60–600	60–600
Пределы настройки контролируемого давления клапана ПКН(В)-50, МПа: нижний предел	0,0003–0,003		0,003–0,03
верхний предел	0,002–0,075		0,03–0,75
Диапазон настройки предохранительного сбросного клапана ПСК-25, МПа	0,0005–0,07		0,06–0,7
Стабильность поддержания выходного давления, %	±5	±5	±5	±5
Тепловая мощность горелки, кВт	—	1,85	—	1,85
Расход газа на горелку, м³/ч	—	0,16–0,25	—	0,16–0,25
Время включения горелки, сек.	—	90	—	90
Время выключения горелки при прекращении подачи газа, сек.	—	90	—	90
Присоединение вход/ выход, Д_у	80/100	80/100	80/100	80/100
Масса, кг	800	800	800	800

Купить УГРШ-50Н(В)-2ДМ-В(Г)(-О) в Омске

Основная задача компании – обеспечить промышленные предприятия качественным оборудованием без посреднических наценок. УГРШ-50Н(В)-2ДМ-В(Г)(-О) протестированы и рекомендованы к эксплуатации в непрерывных циклах. Мы берем на себя логистику и доставку в Омск. Контроль движения груза осуществляется на всем пути следования.

Для получения точной стоимости оборудования свяжитесь с отделом продаж по телефону. Либо направьте спецификацию через форму обратной связи – наши сотрудники обработают запрос и подготовят расчет с учетом всех параметров. Компания работает с юридическими лицами, предусмотрены различные варианты оплаты.

Инженерная служба проводит бесплатные консультации по техническим характеристикам и условиям эксплуатации. Уточнить совместимость оборудования с уже имеющимися системами можно до момента выставления счета. Доставка в Омск осуществляется только после тщательной проверки товара на складе. Такой подход позволяет поставлять оборудование, полностью готовое к вводу в эксплуатацию.

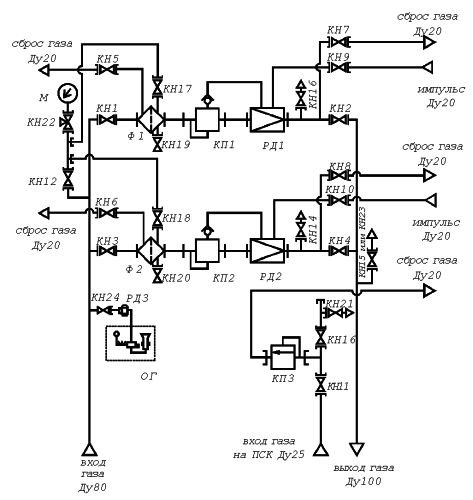

Схема пневматическая функциональная:
КН1-КН21, КН22, 23 — клапаны для манометра; КН24 — запорная арматура; Ф1, Ф2 — фильтры; М — манометр показывающий; КП1, КП2 — клапаны предохранительные запорные; КП3 — клапан предохранительный сбросной; РД1, РД2, РД3 — регуляторы давления газа

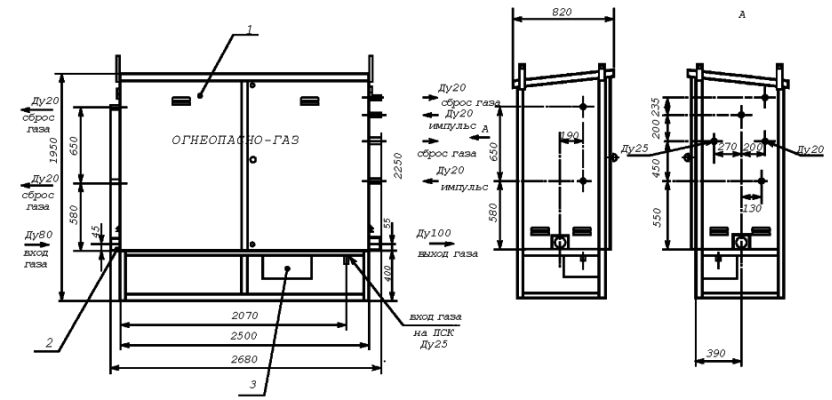

Установка УГРШ 50-2ДМ состоит из металлического шкафа 1 с двумя дверками (см. рис.) в котором смонтировано технологическое оборудование 2, которое крепится хомутами к раме и кронштейнами. Для обогрева установки в холодное время года предназначен обогреватель 3.

Технологическое газовое оборудование установки состоит из двух линий редуцирования: основной и резервной.

Каждая линия редуцирования состоит из:

— крана КН1 (или КН3) на входе;

— фильтра Ф1 (или Ф2). Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтрах предусмотрен манометр М с клапаном КН22. Для замера входного давления необходимо при закрытых кранах КН17 и КН18 открыть кран КН12, а затем клапан КН22. Для замера давления после фильтра на первой линии редуцирования необходимо при закрытых кранах КН12 и КН18 открыть КН17, а затем клапан КН22. Соответственно и для замера давления на второй линии редуцирования. Кран КН19 (или КН20) служит для слива конденсата из фильтров Ф1 (или Ф2);

— клапана предохранительного запорного КП1 (или КП2), предназначенного для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора сверх установленного;

— регулятора давления газа РД1 (или РД2), предназначенного для снижения давления газа и поддержания его в заданных пределах;

— крана КН2 (или КН3) на выходе;

— импульсного трубопровода с краном КН9 (или КН10);

— предохранительного сбросного клапана КП3, служащего для аварийного сброса газа в атмосферу; проводящего трубопровода с краном КН11 и сбросного трубопровода.

Для замера давления и настройки КП3 предназначены краны КН16 и КН21.

Для замера давления на выходе:

— при низком выходном давлении установлен кран КН15 с ниппелем для присоединения мановакуумметра;

— при низком выходном давлении установлен клапан КН23.

Для сброса газа в атмосферу при выполнении ремонтных работ предусмотрен кран высокой продувки КН5 (или КН6) и кран низкой продувки КН7 (или КН8).

Для обогрева установки в зимнее время служит обогреватель ОГ, к которому через вентиль КН24 и регулятор РД3 поступает газ требуемого давления.
