Установка газорегуляторная шкафная УГРШ(К)-50Н-2(-О), УГРШ(К)-50С-2(-О), УГРШ(К)-500-2(-О)

Установки газорегуляторные УГРШ(К)-50Н-2(-О), УГРШ(К)-50С-2(-О), УГРШ(К)-500-2(-О) предназначены для редуцирования давления газа и его автоматического поддержания в заданных переделах, независимо от изменения расхода газа в системах газоснабжения. Устройство может изготавливаться в нескольких климатических исполнениях.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятия-изготовители: ООО «Газ-Сервис» ,ООО ПКФ «Экс-Форма»

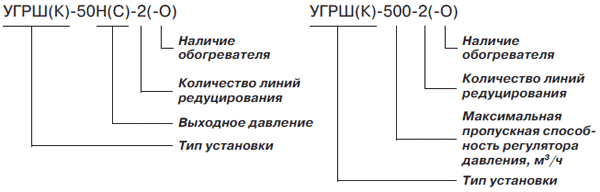

Условное обозначение

Установка газорегуляторная шкафная УГРШ(К)-50Н-2(-О), УГРШ(К)-50С-2(-О), УГРШ(К)-500-2(-О)

Технические характеристики

Рабочая среда	природный газ по ГОСТ 5542-87
Диаметр седла, мм	10	6	4	10	6	4	10	6	4
Максимальное давление на входе, МПа	0,3	1,2	1,2	0,3	1,2	1,2	0,3	1,2	1,2
Диапазон настройки выходного
давления, кПа	1,0 до 2,0			от 2,0 до 3,5			от 3,5 до 5,0
Система обогрева	газовая
Номинальное давление для системы
обогрева, Па (мм вод. ст.)	3000 (300)
Расход газа для системы
обогрева, м³/ч	0,05±15%
Масса, кг, не более	300

*Только для шкафных установок УГРШ (К)-50 с обогревом.
**Регулятор поставляется с настройкой Р_вых в диапазоне 0,002–0,0035 МПа. В комплекте поставляется пружина с диапазоном настройки Р_вых 0,0035–0,005 МПа.
***Регулятор поставляется с настройкой Р_вых в диапазоне 0,01–0,03 МПа. В комплекте поставляются пружины с диапазоном настройки Р_вых 0,03–0,01 МПа и 0,1–0,3 МПа.

Купить УГРШ(К)-50Н-2(-О), УГРШ(К)-50С-2(-О), УГРШ(К)-500-2(-О) в Омске

Компания осуществляет поставки промышленного оборудования на условиях прямых договоров. УГРШ(К)-50Н-2(-О), УГРШ(К)-50С-2(-О), УГРШ(К)-500-2(-О) имеют сертификацию и допущены к эксплуатации на объектах различного уровня сложности. Организована доставка в Омск с возможностью страхования груза и отслеживания его местоположения в режиме реального времени.

Стоимость оборудования формируется на основе прайс-листов производителя с учетом логистического плеча. Получить точные цифры можно, позвонив по контактному телефону. Второй вариант связи – форма обратной связи, после заполнения которой менеджер перезванивает для уточнения деталей заявки и последующей отправки счета.

Инженеры компании проводят консультации по выбору оборудования и его совместимости с существующими системами. Можно уточнить технические нюансы без выезда специалиста на объект. Доставка в Омск осуществляется в строгом соответствии с условиями договора поставки. Компания обеспечивает полный пакет документов, включая счета-фактуры и товарные накладные.

Технологическое газовое оборудование установки состоит из двух линий редуцирования: основной и резервной.

Каждая линия редуцирования состоит из:

— крана КН1 (или КН3) на входе;

— фильтра Ф1 (или Ф2). Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтрах предусмотрен манометр М с клапаном КН20. Для замера входного давления необходимо при закрытых кранах КН15 и КН16 открыть кран КН12, а затем клапан КН20. Для замера давления после фильтра на первой линии редуцирования необходимо при закрытых кранах КН12 и КН16 открыть кран КН15, а затем клапан КН20. Соответственно и для замера давления на второй линии редуцирования. Кран КН17 (или КН18) служит для слива конденсата из фильтров Ф1 (или Ф2);

— регулятора давления газа РД1 (или РД2), предназначенного для снижения давления газа и поддержания его в заданных пределах, а также отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;

— крана КН2 (или КН4) на выходе;

— импульсного трубопровода с краном КН9 (или КН10);

— предохранительного сбросного клапана КП1, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном КН11 и сбросного трубопровода. Для замера давления и настройки КП1 предназначены краны КН14 и КН19.

Для замера давления на выходе установлен кран КН13 с ниппелем для присоединения мановакуумметра.

Для аварийного сброса газа в атмосферу при проведении ремонтных работ предусмотрен кран высокой продувки КН5 (или КН6) и кран КН7 (или КН8).

Для обогрева установки в зимнее время служит обогреватель ОГ, к которому через вентиль КН21 и регулятор РД3 поступает газ требуемого давления.

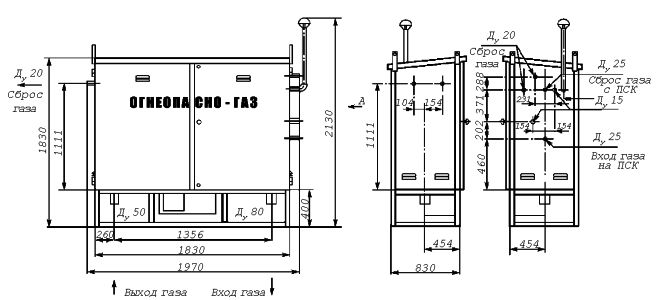

Установка газорегуляторная шкафная УГРШ(К)-50Н-2(-О)

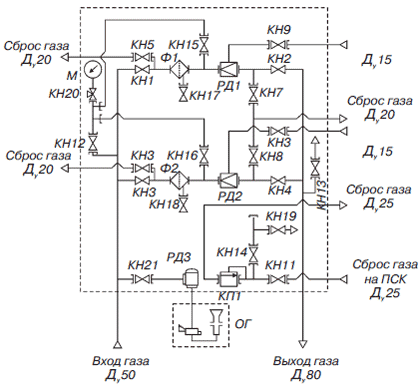

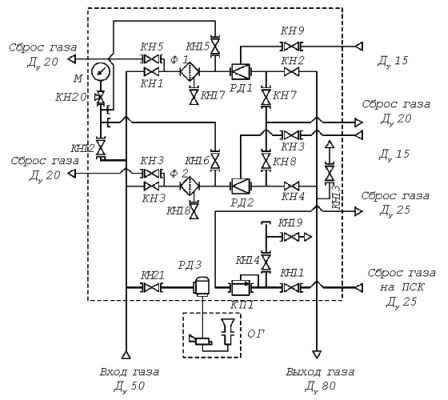

Схема пневматическая функциональная УГРШ(К)-50-2:
1-КН19 — запорная арматура; Ф1; Ф2 — фильтры; М — манометр показывающий; КН20 — клапан трехлинейный; КП1 — клапан предохранительный сбросной; РД1-РД3 — регуляторы давления газа; КН21 — вентиль
